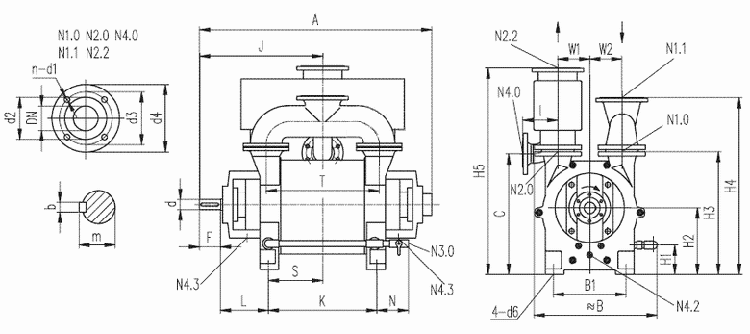

2BE1 151/152/153泵头安装尺寸

N1.0进气端法兰 　　N1.1连通管法兰　　 N2.0排气端法兰 N2.2分离器法兰 　　N3.0工作液接口 　　N4.0分离器排液口 N4.2冲洗、排液口 　N4.3泄漏液排放口

代号		A	B1	B	b	C	d	d6	F	H1	H2	H3	H4	H5
2BE1 151		800	260	550	10	448	35	19	58	94	225	425	600	745
2BE1 152		825	260	550	10	448	35	19	58	94	225	425	600	745
2BE1 153		885	260	550	10	448	35	19	58	94	225	425	600	745
代号		I	J	K	L	m	N	S	T	W1	W2	N3.0	N4.2	N4.3
2BE1 151		120	411.5	295	206	38	145	147.5	307	125	125	G3/4"	G1/2"	G1/4"
2BE1 152		120	424	320	206	38	145	160	332	125	125	G3/4"	G1/2"	G1/4"
2BE1 153		120	454	380	206	38	145	190	392	125	125	G3/4"	G1/2"	G1/4"
代号		DN	d1	d2	d3	d4	n
2BE1 151 2BE1 152 2BE1 153	N1.0 N2.0	65	18	122	145	185	4
	N1.1 N2.2	100	18	158	180	220	8
	N4.0	50	18	99	125	165	4
